AC Stroomprobe

AC-stroomprobe voor stroommetingen zonder onderbreking

Een AC-stroomprobe gebruik je om wisselstromen te meten zonder een elektrische verbinding los te nemen. Door de probe om een geleider te plaatsen, meet je de stroom indirect via het magnetische veld. Dat maakt een stroomprobe geschikt voor metingen waarbij continuïteit belangrijk is en je de stroomkring niet wilt onderbreken.

Stroomprobes worden veel gebruikt in combinatie met meetinstrumenten zoals multimeters, oscilloscopen en vermogensanalysers. In onderhouds- en inspectiesituaties geeft een AC-stroomprobe snel inzicht in belasting, onbalans en afwijkend stroomverbruik. Dat helpt bij het beoordelen van de conditie van elektrische systemen en aangesloten apparatuur.

Binnen ons assortiment stroomtangen en stroomprobes vind je verschillende oplossingen voor professionele stroommetingen. Wij hebben AC-stroomprobes van merken zoals Fluke, Kyoritsu en FLIR, ontwikkeld voor professioneel gebruik binnen de elektrotechniek, industrie en utiliteit.

Waar let je op bij de keuze van een stroomprobe?

Meetbereik en resolutie

Het meetbereik bepaalt welke stroomniveaus je betrouwbaar kunt meten. Sommige AC-stroomprobes zijn geschikt voor lage stromen, terwijl andere juist bedoeld zijn voor hoge belastingen in verdeelinrichtingen of industriële installaties.

Let ook op de resolutie, vooral wanneer je kleine stroomverschillen wilt analyseren. Dit is bijvoorbeeld belangrijk bij het opsporen van asymmetrie of overbelasting.

Type uitgang en compatibiliteit

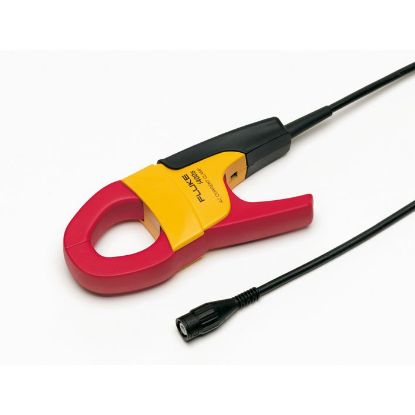

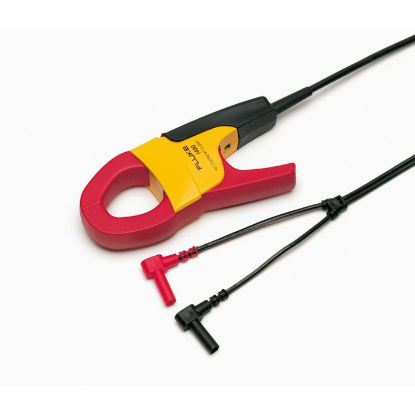

Niet iedere stroomprobe werkt met elk meetinstrument. Sommige modellen hebben een mV/A-uitgang voor gebruik met een multimeter. Andere probes hebben een BNC-aansluiting voor aansluiting op een oscilloscoop. Controleer daarom vooraf of de uitgang, aansluiting en verhouding van de stroomprobe passen bij jouw meetinstrument en meetopstelling.

Heb je aanvullende kabels, adapters of aansluitmaterialen nodig? Bekijk dan ook de accessoires voor stroomtangen en stroomprobes.

Nauwkeurigheid en frequentiebereik

De nauwkeurigheid van een stroomprobe hangt onder meer samen met het frequentiebereik waarin je meet. Bij standaard AC-metingen is dit meestal geen beperking. Bij het analyseren van vervormde signalen of hogere harmonischen speelt het frequentiebereik een grotere rol.

Een passend frequentiebereik draagt bij aan betrouwbare meetresultaten, zeker bij moderne installaties met vermogenselektronica, frequentieregelaars of schakelende voedingen.

Bekdiameter en flexibiliteit

De diameter van de bek bepaalt om welke geleiders of kabels je de stroomprobe kunt plaatsen. In verdeelkasten of compacte installaties is een kleine bek vaak praktischer. Voor grotere kabels, kabelbundels of rails heb je juist een grotere opening nodig.

Een flexibele stroomprobe biedt extra bewegingsvrijheid bij grotere geleiders en moeilijk bereikbare meetpunten.

Veiligheidscategorie en toepassing

Controleer altijd of de stroomprobe geschikt is voor het spanningsniveau en de meetcategorie van de installatie. Let daarbij op de opgegeven CAT-classificatie, maximale spanning en gebruiksvoorschriften. Zo kies je een probe die aansluit op de omstandigheden waarin je meet.

Stroomprobe of stroomtang?

Een stroomprobe gebruik je als sensor in combinatie met een afzonderlijk meetinstrument, zoals een multimeter of oscilloscoop. Wil je de stroomwaarde direct op het instrument aflezen? Dan kan een AC-stroomtang praktischer zijn.

Moet je naast wisselstroom ook gelijkstroom meten? Kies dan een AC/DC-stroomtang of een AC/DC-stroomprobe die bij jouw meetopstelling past.

Toepassingen van AC-stroomprobes in de praktijk

Een AC-stroomprobe wordt gebruikt voor verschillende meet- en inspectiewerkzaamheden, zoals:

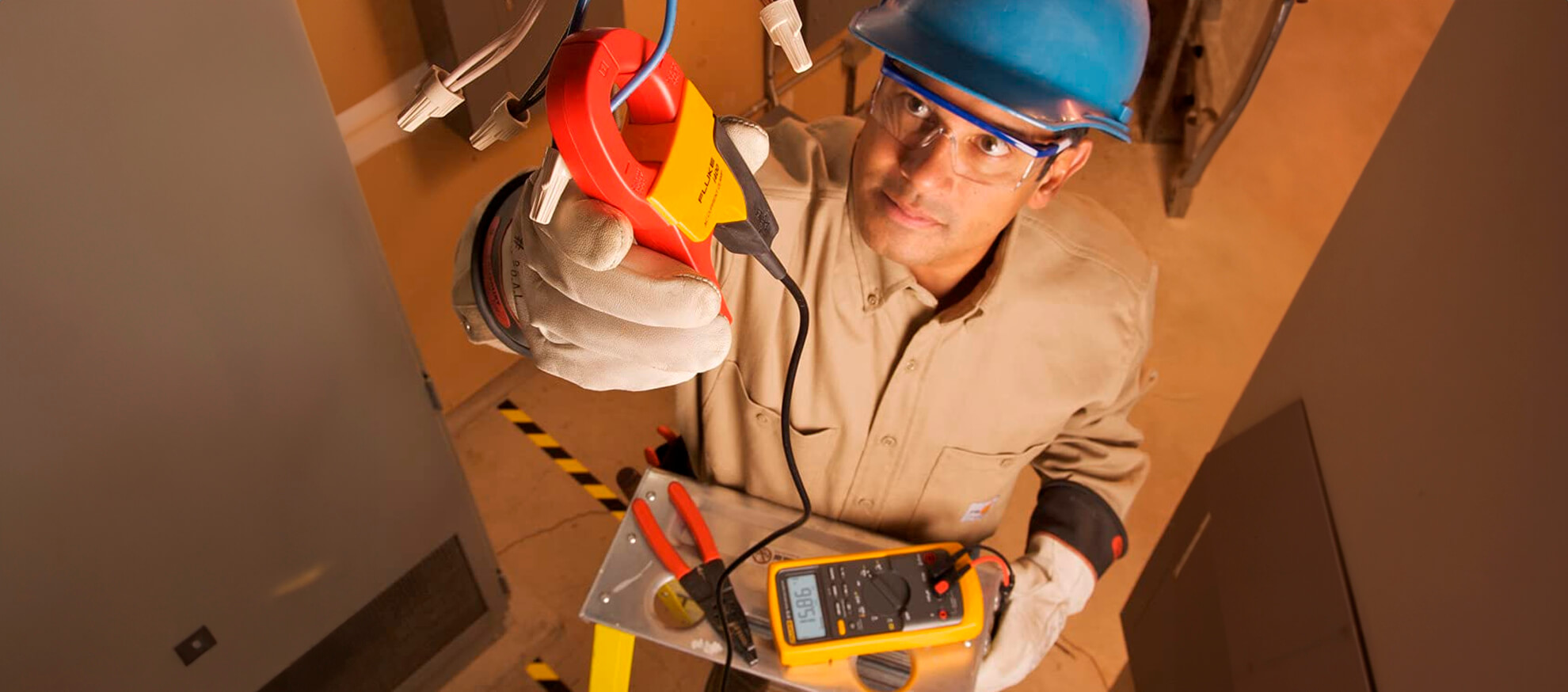

• meten van belasting in verdeelkasten
• controleren van de stroomopname van motoren
• opsporen van faseonbalans
• analyseren van piekstromen
• verifiëren van vermogensberekeningen

Bij onderhoud aan elektrische systemen is het belangrijk om trends en veranderingen te herkennen. Met een stroomprobe voer je snel vergelijkende metingen uit, bijvoorbeeld vóór en na onderhoud. Zo zie je of een aanpassing effect heeft gehad op de stroomverdeling.

In combinatie met een oscilloscoop wordt een AC-stroomprobe ook gebruikt voor het analyseren van stroomvormen. Dat geeft inzicht in vervorming en harmonischen, wat relevant is bij installaties met frequentieregelaars of schakelende voedingen. Bij vermogensmetingen vormt de stroommeting samen met de spanningsmeting de basis voor een betrouwbare analyse.

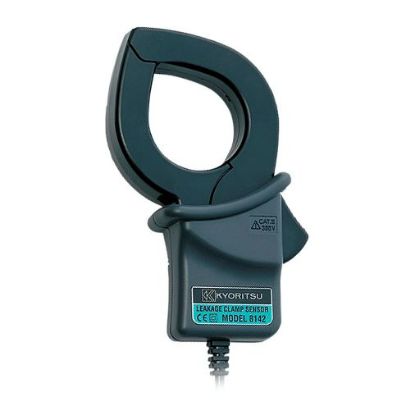

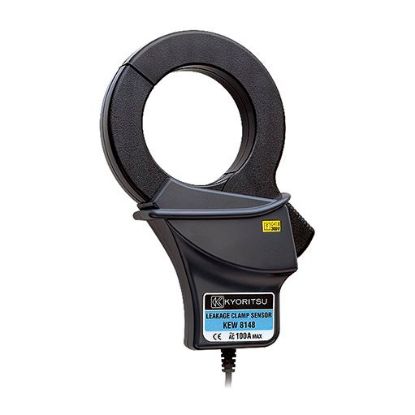

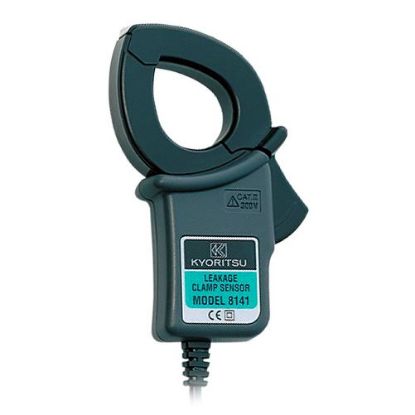

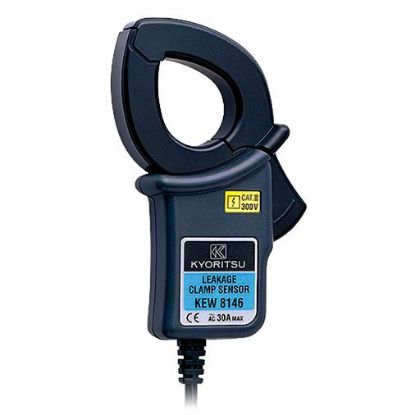

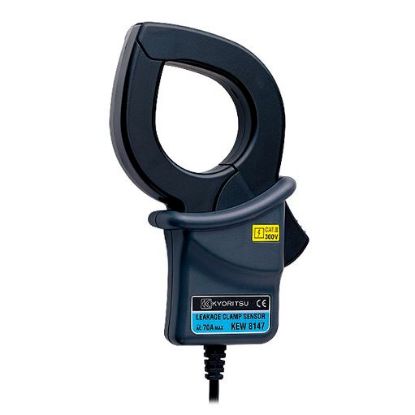

Wil je zeer kleine ongewenste stromen opsporen, bijvoorbeeld bij aardlekken of isolatieproblemen? Hiervoor gebruik je een lekstroomtang met een geschikt meetbereik en de benodigde resolutie.

Verschillen tussen AC-stroomprobes

Binnen deze categorie vind je verschillende uitvoeringen.

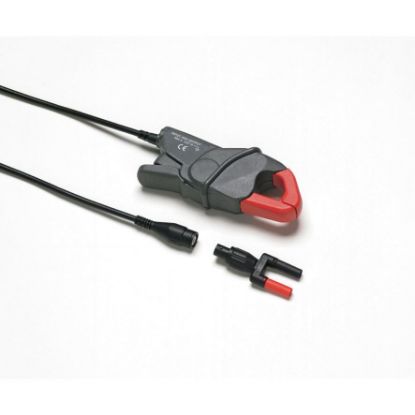

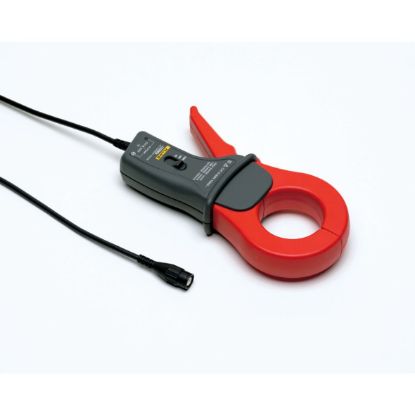

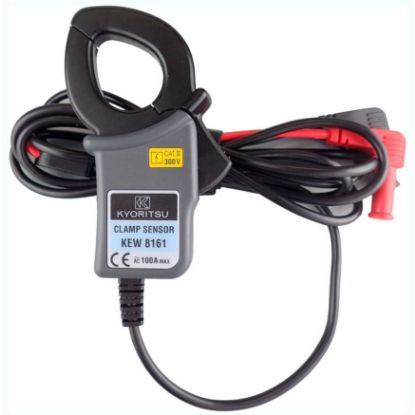

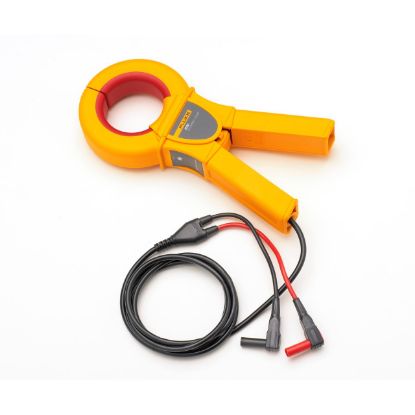

Standaard AC-stroomprobes

• geschikt voor wisselstroommetingen
• compact en eenvoudig te plaatsen
• veelgebruikt bij inspectie en onderhoud

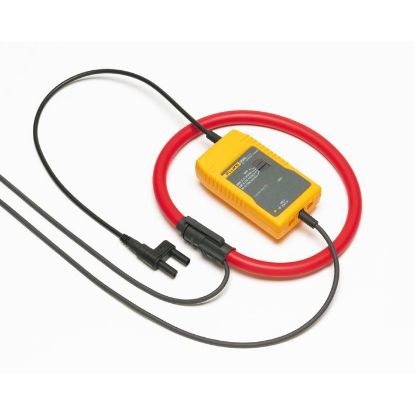

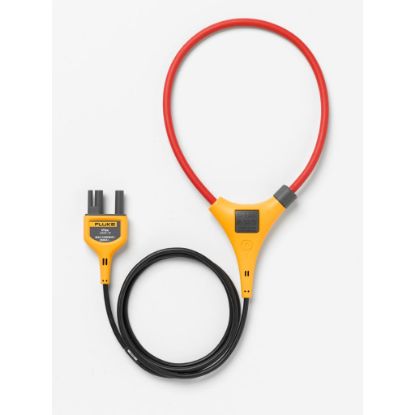

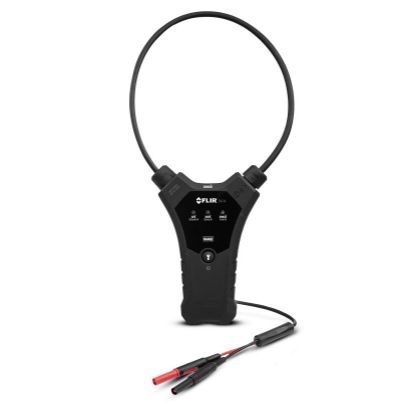

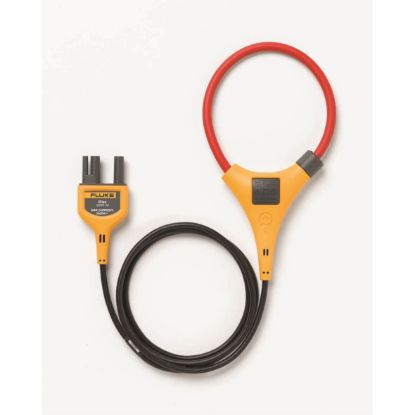

Flexibele stroomprobes

• geschikt voor grotere kabels, kabelbundels en rails
• handig bij moeilijk bereikbare meetpunten
• breed inzetbaar in industriële omgevingen

Hoognauwkeurige stroomprobes

• gericht op analyse en diagnose
• geschikt voor gebruik met oscilloscopen en andere analyseapparatuur
• inzetbaar bij complexere metingen

Welke uitvoering het beste past, hangt af van het type installatie, het gebruikte meetinstrument en het doel van de meting. Bij routinematige controles volstaat vaak een standaard stroomprobe. Voor uitgebreid analysewerk kan een model met een groter frequentiebereik of hogere nauwkeurigheid nodig zijn.

Veelgestelde vragen over stroomprobes

Meet een AC-stroomprobe ook gelijkstroom?

Een AC-stroomprobe is ontworpen voor het meten van wisselstroom. Voor gelijkstroom heb je een specifieke AC/DC-stroomprobe nodig.

Hoe nauwkeurig is een stroomprobe vergeleken met een directe meting?

Bij correct gebruik geeft een stroomprobe betrouwbare resultaten. De uiteindelijke nauwkeurigheid hangt onder meer af van de specificaties, kalibratie, het meetbereik, de frequentie en de positie van de geleider in de probe.

Met welke meetinstrumenten gebruik je een stroomprobe?

Stroomprobes worden vaak gebruikt met multimeters, oscilloscopen en vermogensanalysers. Controleer vooraf of de uitgang en aansluiting van de probe geschikt zijn voor het gebruikte meetinstrument.

Advies, service en ondersteuning van Havé-Digitap

Wij helpen je bij het kiezen van een AC-stroomprobe die past bij jouw meetinstrument en toepassing. Daarbij kijken we naar het meetbereik, de aansluiting, het frequentiebereik en de omstandigheden waarin je meet.

Wij ondersteunen je met:

• praktisch productadvies
• trainingen en cursussen
• productdemonstraties
• kalibratie en onderhoud
• reparatie

De juiste stroomprobe kiezen voor jouw toepassing

Werk je regelmatig met wisselstroommetingen en wil je meten zonder de stroomkring te onderbreken? Dan is een stroomprobe een waardevolle aanvulling op je meetopstelling.

Heb je naast een stroomtang ook andere meetinstrumenten en accessoires nodig? Bekijk dan onze stroomtang-combinatiekits. Twijfel je tussen meerdere uitvoeringen of wil je weten welke probe bij jouw meetinstrument past? Neem contact met ons op voor gericht advies.
