Sonel WMGBLKZ2500 LKZ-2500 Kabel- en ondergrondse infrastructuurzoeker

Productomschrijving

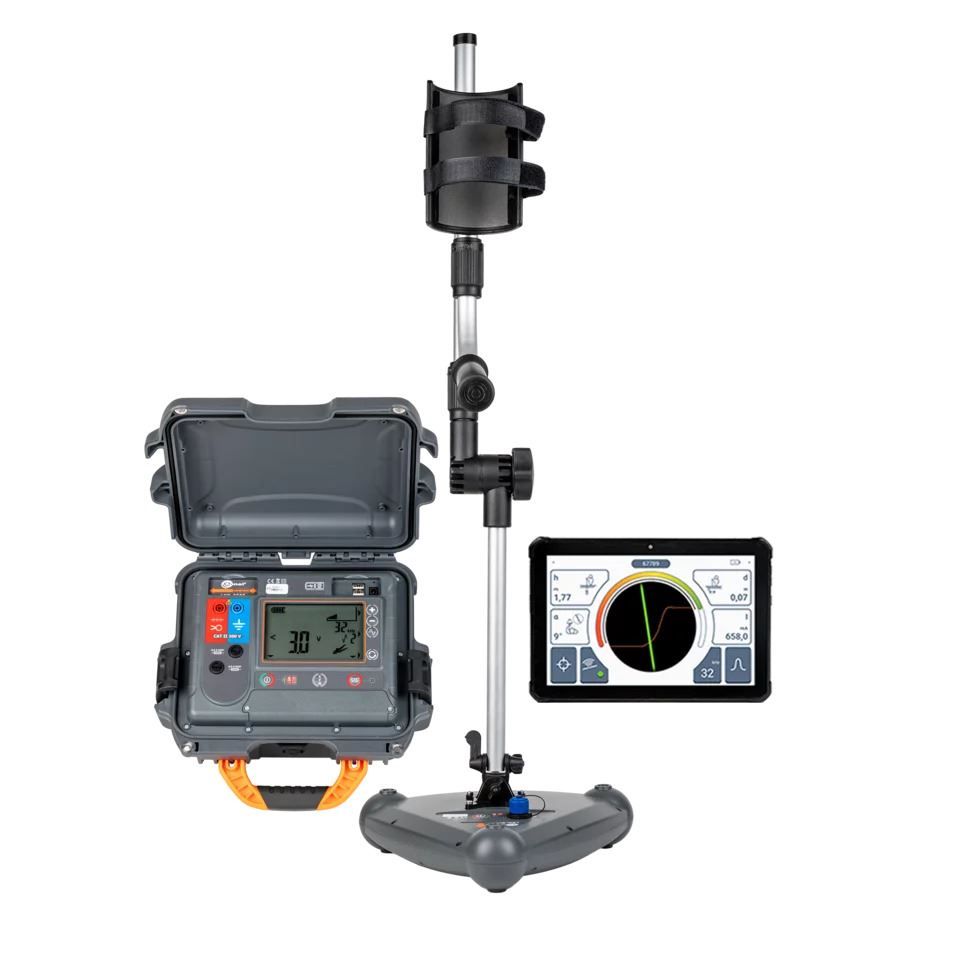

De LKZ-locatorset bestaat uit een LKN-zender en LKD-detector. Deze locatorset maakt het mogelijk om de route van objecten die in de grond zijn begraven te lokaliseren, te identificeren en te volgen. Het maakt het mogelijk om te traceren:

• Netsnoeren en -kabels, besturingskabels, telecommunicatiekabels,
• Ondergrondse elementen van bliksembeveiligingssystemen, kathodische beveiligingssystemen,
• Water- en rioleringssystemen,
• Brandstoftransmissiesystemen (pijpleidingen, gaspijpleidingen)
• Verwarmingssystemen en voorgeïsoleerde leidingen.

De sets van de LKZ-serie zijn van onschatbare waarde bij grondwerken die worden uitgevoerd voor verschillende industrieën, waaronder energie, installatie, bouw, spoorwegen, telecommunicatie, water en sanitair, verwarming, geodetica en vele andere.


De LKN-2500-zender injecteert een lokalisatiesignaal in een ondergronds object. De LKD-2500-detector die langs het object wordt geplaatst, traceert dit signaal langs het object. De informatie over de positie van het getraceerde object wordt weergegeven op de Sonel LKZ Mobile-app die is verbonden met de detector. Bepaling van de route van het object is mogelijk op basis van waarneming van kompasmetingen en het niveau van het gedetecteerde signaal.


Het systeem heeft de mogelijkheid om kabels te traceren en routes vast te leggen via de mobiele applicatie. Dergelijke bestanden kunnen worden geëxporteerd en gedeeld met andere gebruikers, inclusief degenen die niet over het LKN-2500 / LKD-2500-apparaat beschikken.
Het systeem kan werken in passieve modus (zonder gebruik van de LKN-2500-zender) en actieve modus (met behulp van de LKN-2500-zender). De actieve modus maakt het mogelijk om het signaal op drie verschillende manieren in te voeren:

• Galvanisch – injecteert het traceringssignaal rechtstreeks in het object, via krokodillenklemmen en meetsnoeren,
• Klem – injecteert een traceringssignaal in het object via een inductieve klem,
• inductief – injecteert inductief een traceringssignaal in het object, met behulp van de interne antenne van het instrument.

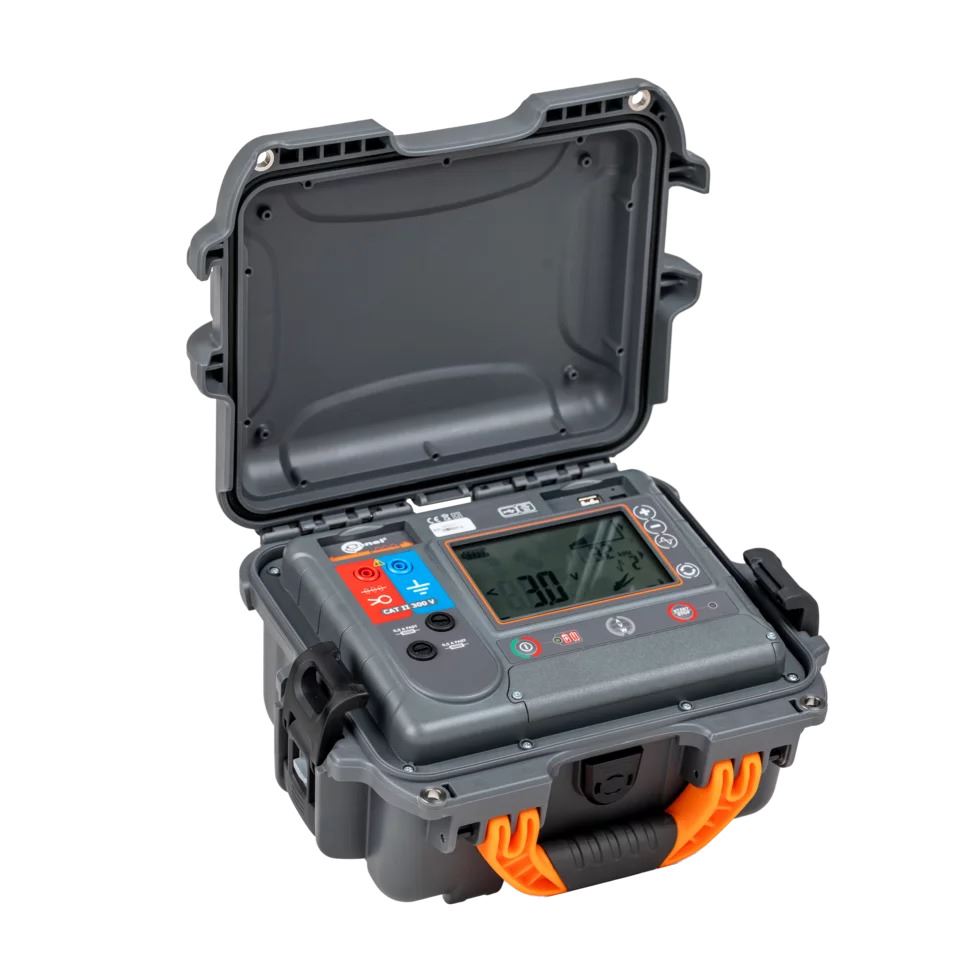

Zender

• Werking in directe galvanische of inductieve aansluitmodus – interne zendantenne
• Compatibel met zendklemmen
• Robuuste behuizing

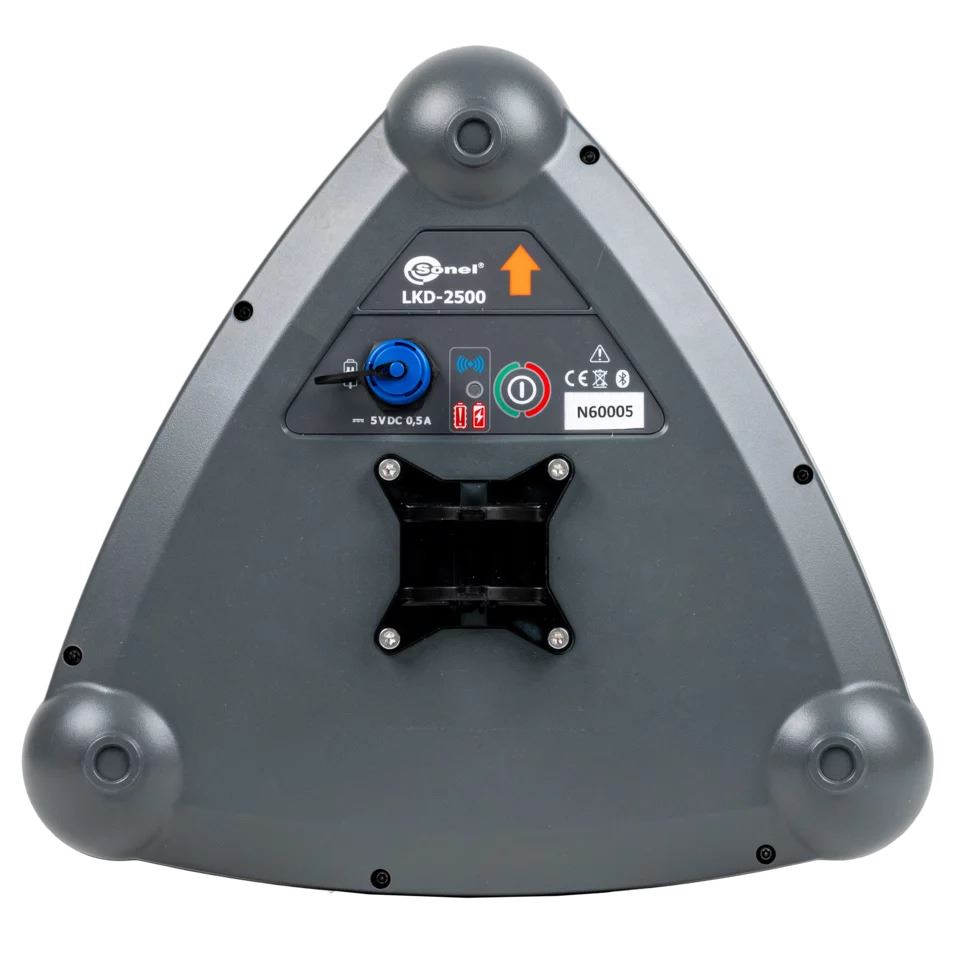

Detector

1. Actieve modus

• Werken met LKN-2500 zender op de frequenties van 8 kHz, 32 kHz (signaalmodus)

2. Passieve modus

• Werken op de frequenties van:  50 Hz, 60 Hz (Power-modus) ,  2...65 kHz (radiomodus)

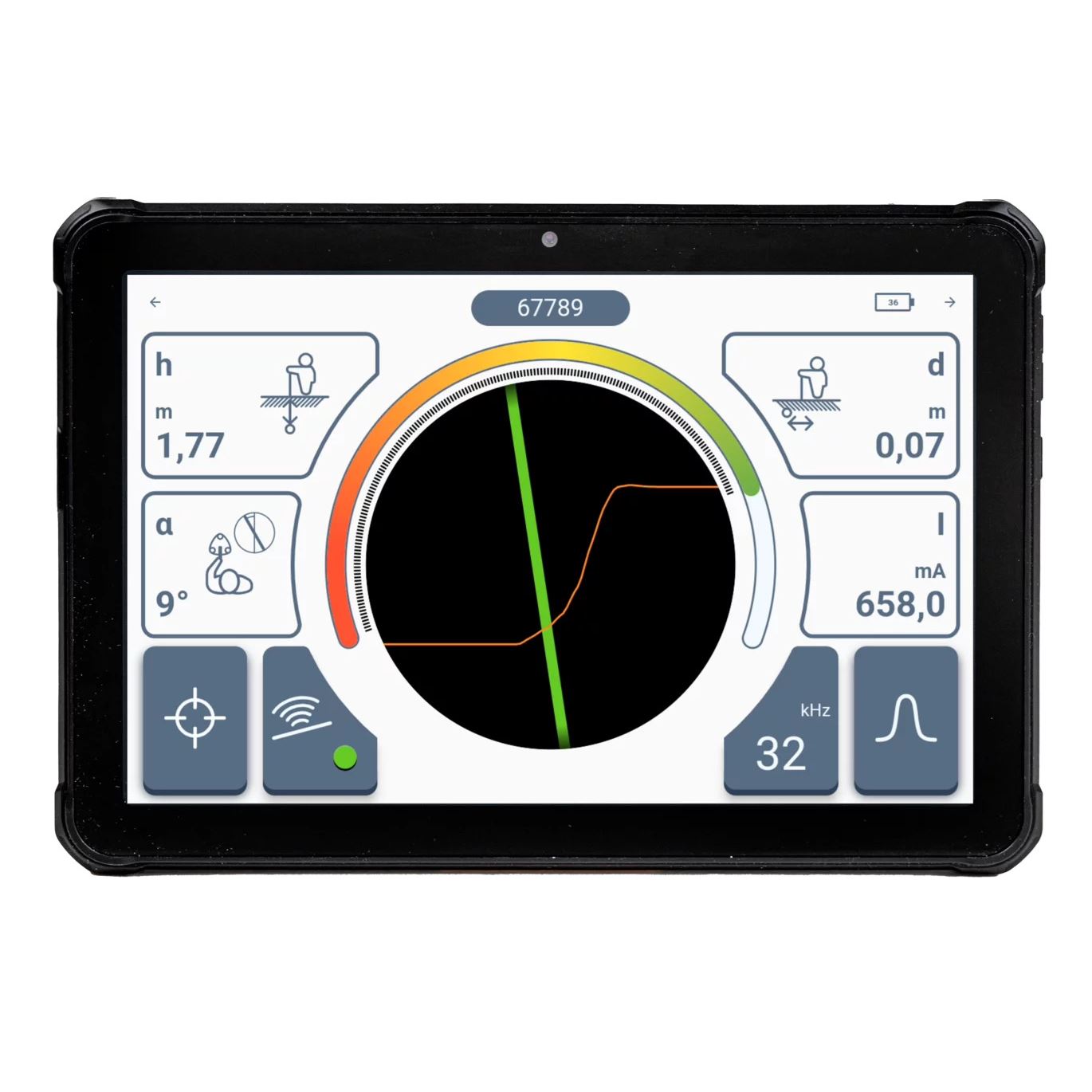

Sonel LKZ Mobiel

De applicatie werkt met de Sonel LKD-2500 detector, waarbij het mogelijk wordt gemaakt om objecten te traceren, routes vast te leggen in het geheugen van het mobiele apparaat, samen met GPS-posities van waypoints en aanvullende metingen.


In de doos:

• LKN-2500 zender
• LKD-2500 detector
• Bedieningspaneel
• Bedieningspaneel houder
• Meetsnoeren 5 m 1 kV (banaanstekkers) rood /blauw
• Krokodilklemmen 1 kV 20 A   rood /blauw
• Grondsonde  30 cm   2 stuks
• Batterijlader (Z-7)
• Batterijlader (Z-32)
• Draagtas (XL-1)
• Schouderharnas
• Lange steel
• Verklaring van verificatie
