Sonel WMGBPVM1021PRO PVM-1021 PRO PV installatie meter

Artikelnummer 40049267

Niet op voorraad

Op bestelling leverbaar. Informeer voor de levertijd.

2.650,- 3.206,50 incl. BTW
  • Importeur en distributeur
  • Eigen kalibratie & servicecenter
  • Voor 14:30 uur besteld, dezelfde werkdag verstuurd
  • Gratis verzending vanaf €100 voor online bestellingen

Productomschrijving

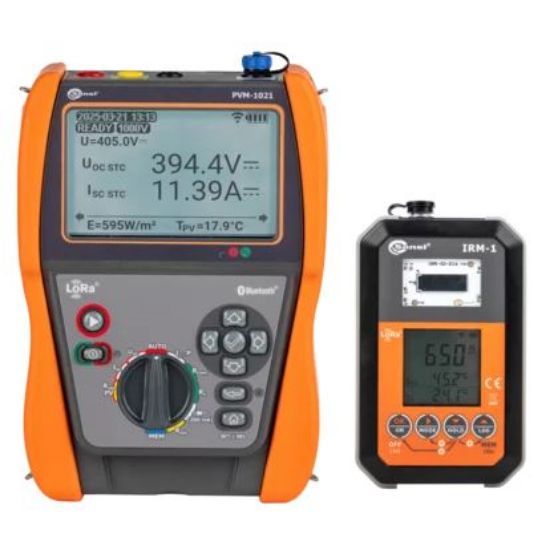

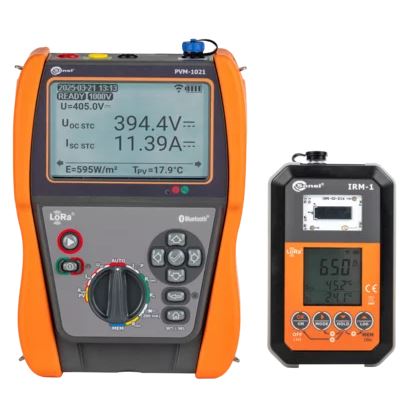

Compacte meter voor fotovoltaïsche systemen tot 1000 V. Een set meetinstrumenten met toebehoren. De set bevat:
1.Sonel PVM-1021 fotovoltaïsche meter,
2.Sonel IRM-1 zonnestralings- en temperatuurmeter.

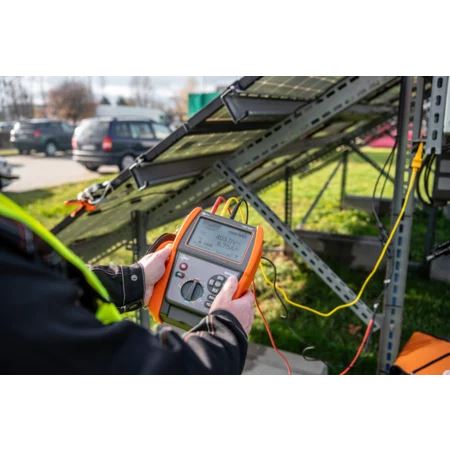

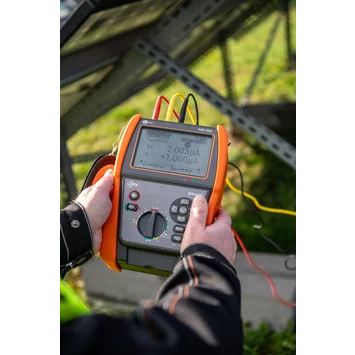

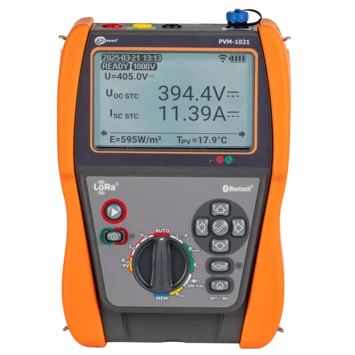

PVM-1021 fotovoltaïsche meter

De PVM-1021 is een compacte PV installatiemeter met een groot  aantal meetfuncties. De functies worden geselecteerd met een draaischakelaar. Extra parameters worden ingesteld met drukknoppen. Alle knoppen en het grafische display zijn verlicht voor gebruik op schaduwrijke plaatsen.

IRM-1 zonnestraling en temperatuurmeter

IRM-1  is compact maar onmisbaar voor het testen van PV-systemen. Door het meten van zonnestralingswaarden, evenals paneel- en omgevingstemperaturen, levert het de nodige gegevens om de resultaten om te zetten in STC-omstandigheden. Een ingebouwde recorder met een geheugen van 5000 records maakt het mogelijk om het instrument te gebruiken als hulpmiddel bij het ontwerpproces van de PV-installatie en om problemen met paneelschaduw te diagnosticeren.

Kenmerken:
  • Metingen volgens EN 62446-1
  • AUTO-modus voor een ingestelde reeks metingen na 1 druk op start(Isolatie DC-zijde, Isc en Uoc)
  • Ingebouwde Bluetooth en LoRa
  • Groot geheugen: 100 objecten met 40 cellen
  • Verlicht display en knoppen

Meetfuncties:
  • Open klemspanning van PV-paneel of een string van panelen  tot 1000V DC.
  • RMS-spanningsmeting  tot 600Vac met frequentiemeting.
  • Kortsluitstromen van PV-paneel of een string van panelen tot 20 A DC.
  • Isolatieweerstand van PV-panelen met  250, 500 of 1000 V, gelijktijdige meting van twee Riso waarden:
  • Isolatieweerstand van het AC-circuit met  250, 500 of 1000 V.
  • Aardingsweerstandsmeting  met  200 mA .
  • Stroommeting van DC en AC stroom middels externe stroomtang
  • AC/DC vermogen in Watt
  • Diodetest
IRM-1 functies:
  • Meting van zonnestraling en temperatuur.
  • LoRa-interface– biedt een groter bereik dan de Bluetooth-technologie.
  • Automatische gegevenssynchronisatie met  reSYNC-functie.
  • Ingebouwd kompas en helling sensor.
  • Ingebouwde recorder die kan worden gebruikt om zonnestraling op te nemen voordat PV-systemen worden gebouwd, maar ook om de schaduw van bestaande systemen te meten.
  • Groot meetgeheugen: 999 cachegeheugencellen en 5000 recorderrecords beschikbaar (eenmalige opname) met de mogelijkheid om ze te overschrijven (continue opname).
IRM-1 meetparameters:
  • Intensiteit van de zonnestraling (bestraling) in W/m2 of BTU/ft2 h.
  • Temperatuur van het PV-paneel in °C of °F.
  • Omgevingstemperatuur in °C of °F.
  • Hellingshoek van panelen
  • Oriëntatie van de panelen met het ingebouwde kompas.

Inbegrepen:
  • PVM-1021 meter
  • IRM-1 meter
  • IRM-1 montage- en meet set (met digitale stekker)
  • C-PV-klem
  • 3 Meetsnoeren met banaanstekker 1,2m; geel , rood en zwart
  • 3 Krokodillenklemmen 1kV 20A; geel, rood en zwart
  • Meetpen met banaanaansluiting 1kV ; rood
  • MC4-banaanstekkers adapter(set)
  • 5 V voeding met USB 2.0-uitgang
  • Draagriem
  • Draagtas
  • 4 X AA 1.5V batterij en 2 X AAA  1.5V batterij
  • Kalibratiecertificaat

Specificaties

Artikelnummer 40049267
Categorie PV tester
GTIN 05907624031593
EAN 5907624031593
Artikelgroep code SN02
Type WMGBPVM1021PRO
Meetwaardegeheugen Ja
Met display Ja
Uitvoering van de interface Bluetooth
Type voeding Batterij
Continuïteitsmeting weerstand Min: 0, Max: 1999
Continuïteitsmeting stroom Min: 0, Max: 200
Kortsluitstroommeting (lsc) Min: 0, Max: 20
Isolatieweerstandsmeetbereik Min: 0, Max: 999.9
Isolatieweerstandsmeting Min: 250, Max: 1000
Polariteitstest Ja
Conversie naar STC Ja
Voedingsmeting AC/DC
Met afstandsbediening Nee
Beschermingsgraad (IP) IP54
Meetcircuitcategorie CAT III
Max. spanning meetcircuitcategorie 1000 Volt
Lengte 244 Millimeter
Breedte 169 Millimeter
Hoogte 71 Millimeter
Gewicht 1.3 Kilogram
Gewicht incl. accupack 1.3 Kilogram
Temperatuurmeting Ja
Omvormer rendementsmeting Ja
Externe spanningsdetectie Ja
Meting van zonnestraling Ja
Meer specificaties tonen
