Productomschrijving

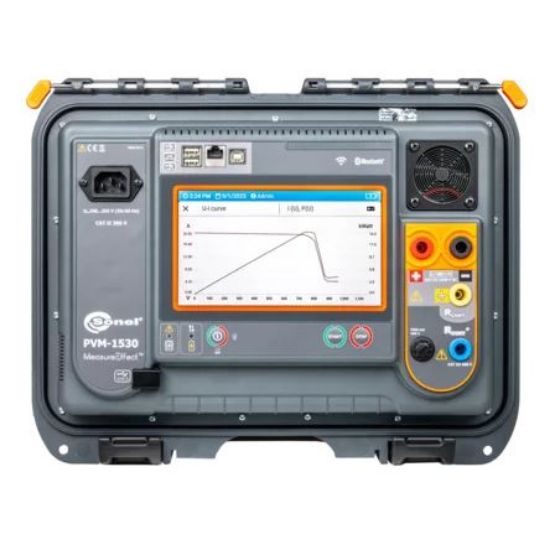

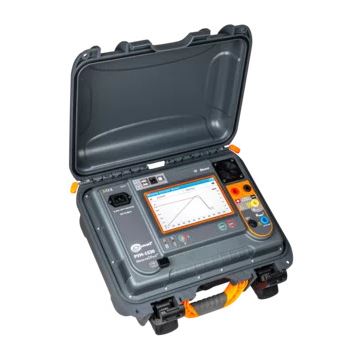

De PVM-1530 is een baanbrekende, professionele meter voor fotovoltaïsche installaties tot 1500 V met zo'n aanzienlijk aantal meetfuncties. Het kan worden gebruikt voor categorie 1-metingen volgens IEC 62446-1. Het maakt de meting van de I-U-curve voor categorie 2 volgens IEC 62446-1 mogelijk. Bovendien zet het ook gemeten parameters om in STC-omstandigheden volgens IEC 60891. Uitgebreid, maar toch eenvoudig te gebruiken, voert het feilloos zijn taken uit bij het bewaken van de veiligheids- en efficiëntieparameters van fotovoltaïsche (PV) installaties.
Kenmerken:
- Meting van photovoltaïsche (pv) installaties volgens IEC 62446-1
- reSYNC-functie – automatische voltooiing van resultaten met omgevingsparameters en hun conversie naar STC-omstandigheden na herstel van de verbinding met IRM-1.
- Bevestigbare radio-interface zorgt voor samenwerking met de IRM-1 meter over lange afstanden.
- Ingebouwde Bluetooth en Wi-Fi
- Meetgeheugen
- Touchscreen
- Meting van I-U en P-U karakteristieken. Conversie naar STC-condities.
- De open circuitspanning van het PV-paneel of een keten van panelen, tot 1500 V DC.
- RMS-spanning van het AC-netwerk tot 1000 V met frequentiemeting.
- Kortsluitstroom van een PV-paneel of keten van panelen - tot 40 A DC.
- Isolatieweerstand van PV-panelen - meetspanning van 250, 500, 1000, 1500 V DC, gelijktijdige meting van twee waarden: RISO+ en RISO-.
- Isolatieweerstand van AC-circuits - meetspanning 250, 500, 1000 V DC.
- Weerstand van beschermende geleiders en potentiaalvereffening met ± stroom van 200 mA.
- Meting van de bedrijfsstroom en wisselstroom van PV-panelen - allemaal met een CMP-1015-PV meter.
- Meting van AC/DC-vermogen.
- Test van bypass-diodes, automatische polariteitsdetectie.
- Test van het blokkeren van diodes met 1000, 1500 V gelijkspanning.
- IP65 bescherming
In de doos:
- Sonel PVM-1530 Multifunctionele Installatietester met PV-functie
- MC4-banaanstekker adapter (set)
- Kabel met MC4 stekkers (set, 2m)
- Meetsnoer blauw 5kV (banaanstekkers, 3 m)
- Meetsnoer geel 1500V CAT III (banaanstekkers, 3 m)
- Meetsnoer zwart 5kV (banaanstekkers, 1,8m, afgeschermd)
- Krokodillenklem zwart 1 kV 20A ( 2X)
- Pinsonde 5kV zwart (banaanstekker 2X)
- Draagtas L-4
- USB-kabel
- Netsnoer met IEC C13-stekker
- Sleutel voor MC4-connectoren
- Zekering 0,5 A, 1000V AC/DC
Specificaties
Artikelnummer
|
40044118
|
Categorie
|
PV tester |
GTIN
|
05907624012981
|
EAN
|
5907624012981 |
Artikelgroep code
|
SN02 |
Type
|
WMGBPVM1530 |
Meetwaardegeheugen
|
Ja |
Met display
|
Ja |
Uitvoering van de interface
|
Bluetooth |
Type voeding
|
Batterij/netvoeding |
Continuïteitsmeting weerstand
|
Min: 0.1, Max: 1999 |
Continuïteitsmeting stroom
|
Min: 0, Max: 200 |
Compensatie meetleidingsweerstand
|
Automatisch |
Kortsluitstroommeting (lsc)
|
Min: 0, Max: 30 |
Isolatieweerstandsmeetbereik
|
Min: 0.25, Max: 500 |
Isolatieweerstandsmeting
|
Min: 250, Max: 1000 |
Aardlekmeting
|
Ja |
Module databank
|
Ja |
Meting Maximaal Vermogen Punt (MPP)
|
Nee |
Voedingsmeting
|
AC/DC |
Beschermingsgraad (IP)
|
IP65 |
Meetcircuitcategorie
|
CAT III |
Max. spanning meetcircuitcategorie
|
1500 Volt |
Lengte
|
390 Millimeter |
Breedte
|
308 Millimeter |
Hoogte
|
172 Millimeter |
Gewicht
|
8.8 Kilogram |
Externe spanningsdetectie
|
Ja |
Methode voor I-V curve tracing
|
Overig |
