Sonel WMGBPVM1530MAX PVM-1530 MAX PV installatie meter KIT

Artikelnummer 40049286

Niet op voorraad

Op bestelling leverbaar. Informeer voor de levertijd.

9.660,- 11.688,60 incl. BTW
  • Importeur en distributeur
  • Eigen kalibratie & servicecenter
  • Voor 14:30 uur besteld, dezelfde werkdag verstuurd
  • Gratis verzending vanaf €100 voor online bestellingen

Productomschrijving

Professionele meter voor fotovoltaïsche installaties tot 1500 V. Een set meetinstrumenten met toebehoren. De set bevat:
  • Sonel PVM-1530 fotovoltaïsche meter,
  • Sonel IRM-1 zonnestralings- en temperatuurmeter - 2 stuks,
  • Sonel CMP-1015-PV digitale stroomtang voor fotovoltaïsche installaties.

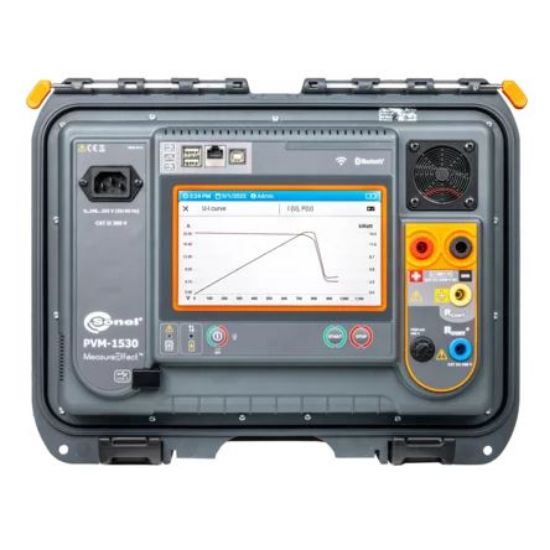

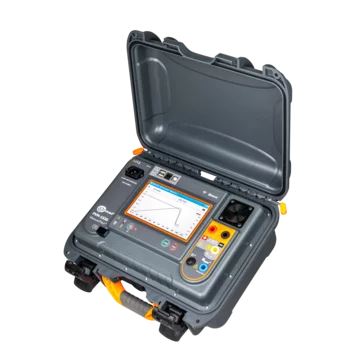

PVM-1530 fotovoltaïsche meter

De PVM-1530 is een baanbrekende meter voor fotovoltaïsche installaties tot 1500 V met zo'n groot aantal meetfuncties. Het kan worden gebruikt voor categorie 1-metingen volgens EN62446-1. Het maakt de meting van de I-U-curve voor categorie 2 mogelijk volgens EN 62446-1. Bovendien zet het ook gemeten parameters om in STC-omstandigheden volgens EN IEC 60891. Het is uitgebreid en toch eenvoudig te gebruiken en voert zijn taken bij het bewaken van de veiligheids- en efficiëntieparameters van fotovoltaïsche (PV) installaties feilloos uit.


IRM-1 zonnestralings- en temperatuurmeter - 2 stuks

IRM-1  is compact maar onmisbaar voor het testen van PV-systemen. Door het meten van zonnestralingswaarden, evenals paneel- en omgevingstemperaturen, levert het de nodige gegevens om de resultaten om te zetten in STC-omstandigheden. Een ingebouwde recorder met een geheugen van 5000 records maakt het mogelijk om het instrument te gebruiken als hulpmiddel bij het ontwerpproces van de PV-installatie en om problemen met paneelschaduw te diagnosticeren.

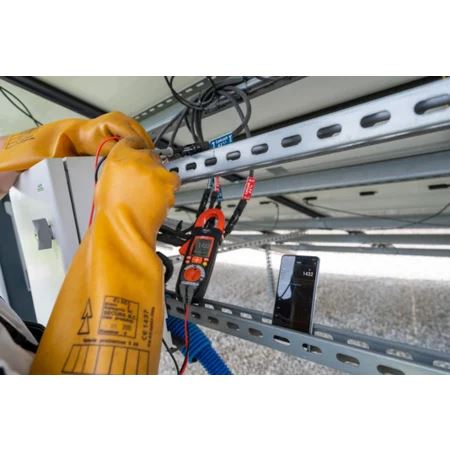

CMP-1015-PV digitale stroomtang voor fotovoltaïsche installaties

Het apparaat is bedoeld voor het meten van gelijkstroom en spanning in fotovoltaïsche installaties. Het apparaat is veelzijdig door de vele meetmogelijkheden. Naast de basismaten beschikt het instrument over een recorder met grafieken. Werken in de volle zon is niet moeilijk dankzij het zeer heldere display.

PVM-1530 Kenmerken:
  • Metingen volgens  EN 62446-1 (categorie 1)
  • I-U-curve metingen EN 62446-1 en  EN 61829 (categorie 2)
  • Fotovoltaïsche panelen metingen  , inclusief bifaciale en hoogrendementspanelen
  • Meetprocedures definieerbaar
  • Ingebouwde Bluetooth, Wi-Fi en LoRa
  • Groot meetgeheugen
  • Touchscreen

PVM-1530 Meetfuncties:
  • Meting van I-U en P-U karakteristieken. Conversie naar STC-condities
  • Open klemspanning van PV paneel of een string van panelen tot 1500 V DC
  • RMS-spanningsmeting tot 1000 V met frequentiemeting
  • Kortsluitstromen van PV paneel of een string van panelen tot  - tot 40 A DC
  • Isolatieweerstand van PV-panelen met  250, 500, 1000 of 1500 V DC, gelijktijdige meting van twee waarden: RISO+ en RISO-.
  • Isolatieweerstand van het AC-circuit met 250, 500 en 1000 V DC.
  • Aardingsweerstandsmeting met 200mA
  • Stroommeting van DC en AC stroom middels externe stroomtang
  • AC/DC vermogen in Watt
  • Diode test

IRM-1  Functies:
  • Meting van zonnestraling en temperatuur.
  • De LoRa-interface biedt een groter bereik dan de Bluetooth-technologie
  • Automatische gegevenssynchronisatie met reSYNC-functie.
  • Ingebouwd kompas en helling sensor.
  • Ingebouwde recorder die kan worden gebruikt om zonnestraling op te nemen voordat PV-systemen worden gebouwd, maar ook om de schaduw van bestaande systemen te meten.
  • Groot meetgeheugen: 999 cachegeheugencellen en 5000 recorderrecords beschikbaar (eenmalige opname) met de mogelijkheid om ze te overschrijven (continue opname).

IRM-1 Meetparameters:
  • Intensiteit van de zonnestraling (bestraling) in W/m2 of BTU/ft2 h.
  • Temperatuur van het PV-paneel in °C of °F.
  • Omgevingstemperatuur in °C of °F.
  • Hellingshoek van panelen
  • Oriëntatie van de panelen met het ingebouwde kompas.

Inbegrepen:
  • PVM-1530 meter
  • 2 IRM-1 meters
  • CMP-1015-PV
  • LORA-S1  USB adapter for LoRa data overdracht
  • MC4-banaanstekkers adapter(set)
  • Kabel met MC4-stekkers (set van 2 stuks) 2 m  (WAPRZ002MC4KPL)
  • 2 Meetsnoeren met banaanstekker 3m; blauw en geel  (WAPRZ003BUBB5K /WAPRZ003YEBB1K5V)
  • 2 Meetsnoeren met banaanstekker 1,8 m; rood en zwart  (WAPRZ1X8REBB/WAPRZ1X8BLBB5K)
  • Meetsnoeren voor CMM/CMP (set) (WAPRZCMP2)
  • Krokodillenklem  K-01  1kV 20A; zwart (WAKROBL20K01)
  • Meetpen met banaanaansluiting 5kV ; zwart (WASONBLOGB2)
  • Type K temperatuursonde   (WASONTEMK)
  • Temperatuursonde type K adapter ( WAADATEMK)
  • AKU-30   Li-Pol 7,4 V 1200 mAh oplaadbare batterij (WAAKU30)
  • IRM-1 montage- en meet set (met digitale stekker)  (2 stuks)   (WASONTPVCKPL)
  • 5 V voeding met USB 2.0-uitgang  Z-24  (2 stuks)   (WAZASZ24)
  • Oplader Z-25 (WAZASZ25)
  • Voeding acculader  Z-26   (WAZASZ26)
  • Draagtas  L-4   (WAFUTL4)
  • Koffer M-3 (WAWALM3)
  • USB-kabel  (WAPRZUSB)
  • Netsnoer 230 V (IEC C13-stekker)  (WAPRZ1X8BLIEC)
  • Sleutel voor MC4-connectoren (WAPOZKEYMC4)
  • Zekering 0,5 A (WAPOZB05A1000V)
  • Kalibratiecertificaat

Specificaties

Artikelnummer 40049286
Categorie PV tester
GTIN 05907624025158
EAN 5907624025158
Artikelgroep code SN02
Type WMGBPVM1530MAX
